آنچه باید درمورد پکیج بدانید
نکات مهم انتخاب انواع پکیج دیواری و زمینی

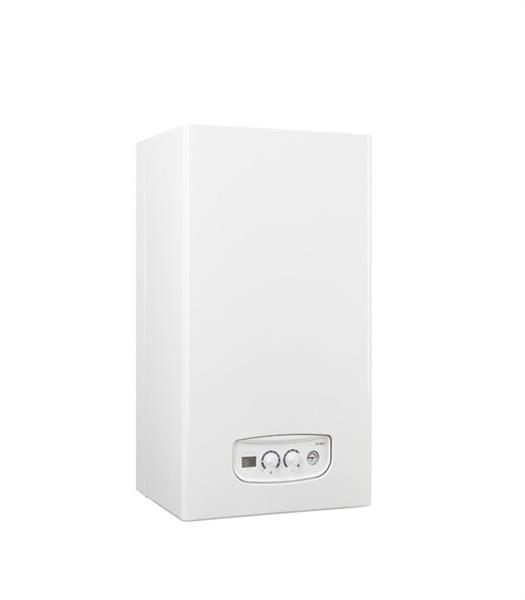

به طور کلی پکیج دیواری و زمینی دستگاهی است که (به جای موتورخانه مرکزی) قادر به تأمین هم زمان آب گرم مصرفی و آب گرم شوفاژ برای هریک از واحدهای آپارتمان (یا ویلاها) بوده و به راحتی به جای یک کابینت دیواری یا زمینی نصب می گردد و علاوه بر بازدهی انرژی بالاتر و مصرف سوخت کمتر (نسبت به موتور خانه مرکزی) باعث حذف لوله کشی های گسترده در ساختمان و نیز مستقل شدن هر یک از واحدها از نظر گرمایش و تأمین آب گرم مصرفی می گردد.
پکیج های گرمایشی از نظر نحوه قرار گرفتن و نصب به دو نوع پکیج دیواری و پکیج زمینی تقسیم می شوند.
انواع پکیج دیواری و زمینی
پکیج های گرمایشی از نظر نوع سوخت مصرفی به چهار نوع تقسیم می شوند:
- پکیج گازسوز (دیواری و زمینی بدون صدا)
- پکیج گازوئیل سوز (زمینی با قابلیت نصب در موتورخانه یا انباری خارج از واحد مسکونی)
- پکیج دوگانه سوز (زمینی با قابلیت نصب در موتور خانه یا انباری خارج از واحد مسکونی)
- پکیج برقی (دیواری و زمینی بدون صدا)
پکیج های شوفاژ گازوئیل سوز و دوگانه سوز که از نوع پکیج های گرمایشی زمینی می باشند عمدتاً در ویلاها و ساختمانهای یک طبقه مورد استفاده قرار می گیرند.
مزایای استفاده از پکیج شوفاژ دیواری گازی
- استقلال کامل هر واحد مسکونی
- عدم اشغال فضای مفید
- سهولت در نصب ، راه اندازی ، سرویس و نگهداری
- در دسترس بودن پکیج شوفاژدیواری و امکان کنترل سیستم در داخل ساختمان
- ایمنی بسیار بالا (بدلیل و جود سنسورهای آب گرم مصرفی و شوفاژ و سنسور دود)
- تنظیم دما به میزان دلخواه
- مصرف بهینه سوخت گاز ، راندمان احتراق و تبادل حرارت بالا و نتیجتاً کاهش هزینه گاز مصرفی
- کارکرد آرام و بدون صدا
معایب پکیج شوفاژ دیواری گازی
- عمر کمتر این سیستم نسبت به موتورخانه
- اشغال فضای داخل واحد
- کارایی کمتر در متراژهای بالای ۳۰۰ متر
پارامترهای مهم برای انتخاب پکیج شوفاژ دیواری گازی :
- نحوه اجرای دودکش ساختمان (عمودی تا بام یا دارای مسیر افقی)
- سطح زیر بنا یا متراژ واحد مسکونی
- مقدار آب گرم مصرفی مورد نیاز
- تامین هوای تازه یا اکسیژن مورد نیاز برای احتراق سوخت مصرفی پکیج
طبق مبحث 17 مقررات ملی ساختمان (1390) حداقل متراژ قابل تایید برای نصب پکیج شوفاژ در واحد آپارتمانی (مسکونی یا اداری ) 64 متر مربع می باشد و در غیر اینصورت تعبیه دریچه تامین هوای تازه جهت احتراق مناسب در محل نصب پکیج الزامی است .
پکیج شوفاژ فن دار
پکیج شوفاژ فن دار که دارای یک فن هوادهی در بخش اگزوز گازهای احتراق پکیج می باشند در شرایطی استفاده می شوند که یا پکیج در فضای باز ( مانند بالکن و پاسیو ) نصب شده باشد و یا بخشی از مسیر دودکش پکیج بصورت افقی ( بیش از 30 سانتی متر ) باشد.به همین دلیل پکیج دیواری فن دار معمولاً مجهز به یک دودکش مخصوص دوجداره می باشد که جداره داخلی آن دارای قطر6 سانتیمتر می باشد و دود دستگاه از طریق این لوله به محیط بیرون تخلیه می گردد و قطر جداره خارجی آن 10 سانتیمتر می باشد.
پکیج شوفاژ دو مبدله
پکیج شوفاژ دو مبدله پکیج هایی هستند که به دلیل دارابودن دو مبدل حرارتی, (یکی برای سیستم گرمایش رادیاتورها و یک مبدل برای تامین آب گرم مصرفی )جریان آب گرم در آنها پیوسته بوده که این امر باعث کاهش رسوب در مبدل و همچنین تامین آبگرم بیشتر می گردد.
پکیج شوفاژ دو مبدله در شرایطی مورد استفاده قرار می گیرد که یا آب ورودی دارای سختی (املاح) زیاد باشد و یا زیربنای آپارتمان بیش از 120 متر باشد.
برای محاسبه تقریبی ظرفیت پکیج شوفاژ مورد نیاز، متراژ واحد مسکونی را درعدد 150 (کیلو کالری) و متراژ واحدهای اداری را در عدد 100 (کیلو کالری) ضرب می کنیم زیرا واحدهای اداری مصرف آب گرم چندانی ندارند
استفاده از یک پکیج گرمایشی برای دو واحد اداری که مصرف آب گرم چندانی ندارند در صورت متناسب بودن قدرت گرمایش پکیج با متراژ واحدهای مذکور و رعایت برخی تمهیدات فنی قابل انجام است . اما در خصوص واحدهای مسکونی با توجه به محدودیت تامین آبگرم در پکیج ها و نیز امکان مصرف آبگرم همزمان در دو واحد مسکونی ، نصب یک پکیج گرمایشی برای دو واحد مسکونی هرچند متراژ کمی داشته باشند مناسب نیست.
برخی از مدل های پکیج های گرمایشی مجهز به سیستم حفاظت در برابر یخ زدگی می باشند که برای فعال بودن این سیستم لازم است اولاً پکیج به برق متصل باشد ، ثانیاً فشار آب داخل پکیج حداقل یک اتمسفر باشد و ثالثاً گاز پکیج نیز وصل باشد.مزیت این پکیج ها اینست که امکان و قابلیت نصب در فضای باز و خارج از آپارتمان را دارند.
امروزه در بسیاری از ساختمانها ، سیستم تامین گرمایش واحدها عبارتست از (پکیج دیواری + رادیاتور) یا (پکیج دیواری + داکت اسپلیت) یا (پکیج دیواری + فن کویل سقفی) که برای تامین هوای گرم در فصل سرد سال باید آبگرم پکیج قادر به رسیدن و حرکت در کویل فن کویل یا داکت اسپلیت باشد.در اینصورت با توجه به محدود بودن هد یا فشار پمپ سیرکولاتور پکیج های دیواری (6ft) لازم است محاسبه قطر لوله ها و انجام لوله کشی سیستم گرمایش از محل پکیج تا کویل فن کویل یا داکت اسپلیت دقیقا براساس جدول لوله کشی سیستمهای بسته و زیر نظر کارشناسان تاسیسات انجام پذیرد تا آب گرم پکیج قادر به رسیدن به کویل فن کویل و داکت اسپلیت باشد.
محل نصب پکیج دیواری گازی:
- بالای اجاق گاز و سایر وسایل گرمازا نباشد
- فاصله ی دستگاه با دیوار مقابل حداقل یک متر باشد
- حداقل فاصله با دیوار یا کابینت مجاور از دو طرف 15 سانتیمتر باشد
- حداقل فاصله از کف تا زیر پکیج 120 سانتیمتر باشد
- فاصله ی عمودی از کلاهک تعدیل دودکش پکیج تا دریچه دودکش باید حداقل 30 سانتیمتر باشد.
هرگز نباید کلاهک تعدیل پکیج دیواری را به دریچه دودکش داخل دیوار نصب نمود و باید حداقل 30 سانتیمتر پایین تر از دریچه دودکش نصب گردد. هرچقدر که بتوان دستگاه را نسبت به دریچه دودکش پایین تر نصب کرد بهتر است. چراکه زیاد شدن فاصله پکیج به دریچه باعث زیاد شدن مکش دستگاه می شود.
- در صورتیکه قصد خرید پکیج دیواری دودکش دار دارید و می خواهید پکیج را در داخل کابینت نصب کنید، حتما توجه داشته باشید که دستگاه برای احتراق نیاز به اکسیژن کافی دارد، بنابراین حتما باید درب کابینت کرکره ای باشد تا پکیج بتواند اکسیژن مورد نیاز خود را از محیط دریافت کند.
عملکرد پکیج در فصول مختلف سال
مانطور که میدانید در فصول سرد سال پکیج علاوه بر تامین آبگرم مصرفی باید آب رادیاتور و مدار های گرمایشی را نیز تامین نماید. در فصل تابستان وظیفه پکیج تنها تامین آب گرم مصرفی و بهداشتی است. به عبارت دیگر هر زمانی که نیاز به آبگرم باشد با باز کردن شیر آبگرم مصرفی، پکیج به صورت اتوماتیک مشعل را روشن میکند و همزمان با قطع مصرف آب و بستن شیر آبگرم مشعل پکیج خاموش میشود. این عمل از طریق برد الکترونیک پکیج کنترل میشود.
مزایای پکیج
از مزیت های پکیج می توان به عدم اشغال فضای زیاد، ایمنی بالا و راندمان مناسب، سرویس و نگهداری راحت تر و مستقل شدن واحد ها از بحث گرمایش می توان اشاره کرد.در بحث گرمایش در پکیج می توان از رادیاتور، فن کوئل، گرمایش از کف و کویل آبگرم استفاده کرد و از کم هزینه بودن و آسایش این سیستم می توان نهایت استفاده را برد.
۱۰ نکته جهت خرید پکیج دیواری
انتخاب متناسب با نیاز
باید پکیج دیواری که خریداری می کنید متناسب با فضای ساختمان شما باشد . هنگام خرید پکیج دیواری پکیج خود را متناسب با متراژهای زیر انتخاب کنید.
- زیر بنای ۱۵۰ متر توان پکیج ۲۶ کیلو وات
- زیر بنای ۲۴۰ متر تا ۴۰۰ متر توان پکیج ۳۵ کیلو وات
در مناطقی که به دلیل ارتفاع از سطح دریا ، چگالی هوا کم می شود. ظرفیت مبنای پکیج ، متناسب با نسبت چگالی هوا در محل به چگالی هوا در سطح دریا تقلیل می یابد.
ملاحظه ی دودکش
در طبقات آخر آپارتمان به دلیل اینکه طول عمودی لوله دودکش ساختمان کمتر از ۳ متر است حتما می بایست پکیج فن دار نصب گردد. اما در طبقات زیرین در صورتی که طول افقی لوله دودکش کم باشد(کمتر از ۱ متر) می توان از پکیج بدون فن استفاده کرد و از صدای فن پکیج به خصوص در زمستان در امان بود . هر چند برای ایمنی از گازهای سمی احتراق بهتر است از پکیج های فن دار بویژه با دودکش دو جداره استفاده شود.
توجه : چنانچه به هر دلیل امکان استفاده از انواع پکیج های فن دار نبود می بایست پکیج مجهز به سنسور حرارتی دودکش باشد. این سنسور با دریافت علایم حرارتی دودکش انسداد و گرفتگی دودکش را آشکار کرده و خاموش می شود.
توجه به مبدل حرارتی محل
یکی دیگر از مواردی که برای خرید پکیج باید به ان توجه کرد نوع مبدل حراتی می باشد.
در صورتی که گرمایش ساختمان از کف باشد بهتر است از پکیج های کندانسیک استفاده گردد تا مصرف گاز پکیج کمتر گردد و یا در صورتی که از فن کویل برای گرمایش استفاده می شود بهتر است از پکیج منبع دار استفاده شود تا در زمان استفاده از آب گرم مصرفی ، فن کویل ها باد سرد نزنند.
توجه به آب گرم مصرفی
برای خرید پکیج خود به آب گرم مصرفی توجه کنید چنانچه به آب گرم فراوان نیاز دارید بهتر است از پکیج های مخزن دار یا پکیج با قدرت حرارتی بالاتر از ۳۱ کیلووات استفاده کنید.
پکیج دیواری یا زمینی
چنانچه ظرفیت حرارتی زیادی از پکیج انتظار دارید ( معمولا برای آپارتمان های با بیش از ۳۰۰ متر مربع ) بهتر است از پکیج های زمینی استفاده کنید. در هر صورت اولویت با پکیج های دیواری می باشد چرا که بسیار کم مصرف تر و دارای عمر طولانی تری نسبت به پکیج های زمینی و پکیج های مخزن دار هستند.
مبدل های پکیج
امروزه به دلیل املاح زیاد اب در ایران علی الخصوص شهرهایی مانند قم و یزد استفاده از پکیج های دو مبدله خیلی بهتر است. پکیج های تک مبدله پس از چند سال رسوب می گیرند و بازده آنها پایین می آیند.
خدمات پس از فروش
پکیج را از شرکتی خریداری کنید که دارای اعتبار و حسن شهرت بوده و توان خدمات پس از فروش حرفه ای را داشته باشد. همچنین کارخانه سازنده پکیج توان پشتیبانی بلند مدت از قطعات پکیج های تولیدی خود را داشته باشد.
پکیج های خوب دارای گارانتی ۲ تا ۳ سال هستند. بهترین پکیج های خارجی موجود در ایران مربوط به شرکت های ایتالیایی می باشد. مع الوصف امروزه شرکت های داخلی، توانمندی قابل قبولی برای ساخت و حتی صادرات پکیج پیدا کرده اند.
خطای نمایی پکیج
پکیج هایی که طراحی شده اند دارای سیستم عیب یاب اتوماتیک با کد می باشند. حسن این قابلیت در عیب یابی سریع حتی توسط کاربر معمولی می باشد.چنین پکیجی دارای عیب یاب مجهز به سنسورهای کنترل عملکرد است. خطاهای عملکرد را بصورت کدهای مشخص در مانیتور پکیج نمایش می دهد و کاربر یا سرویسکار با مراجعه به دفترچه راهنمایی پکیج متوجه نوع عیب می گردد.
توجه به هد پمپ سیر کولاسیون
هنگام خرید پکیج بایستی به مسیر لوله کشی و افت فشار آن توجه نمود هد پمپ سیرکولاسیون معمولا برای حداکثر ۳۵ الی ۵۰ متر مسیر لوله طراحی شده است. البته با توجه به نوع لوله ی بکار رفته در مدار لوله کشی، افت سیستم متفاوت خواهد بود کمترین افت در سیستم لوله کشی را لوله های انعطاف پذیر چند لایه دارند. زبری کم لوله های انعطاف پذیر و بی نیازی از اتصالات مختلف باعث کاهش افت فشار در این سیستم ها می شود.
